Silentblock antivibratorio equifrecuencial

Silentblock equifrecuencial: aislador de caucho-metal de frecuencia constante para equipos, en una amplia gama de modelos.

Propiedades de aislamiento

Carga estática
3,5 - 3150 kg
Frecuencia de resonancia
2 - 8 Hz

Este producto se puede fabricar a medida

Solicitar presupuesto Ver ficha técnica (PDF)

Ensayo de laboratorio

Silentblock antivibratorio equifrecuencial

Laboratorio Silentflex · El Astillero, España

Ensayo de compresión de un 951011-1050 en nuestro laboratorio, con carga y descarga: llegó a 1287 kg con 12,4 mm de deformación.

Carga máx. ensayada
1287kg
Deformación máx.
12,39mm
Energía absorbida por ciclo
5,06J

Informe de ensayo

  • Informe de ensayo — Silentblock antivibratorio equifrecuencial

Ensayado e instalado

Dónde se monta este producto y los proyectos que lo respaldan.

Descripción

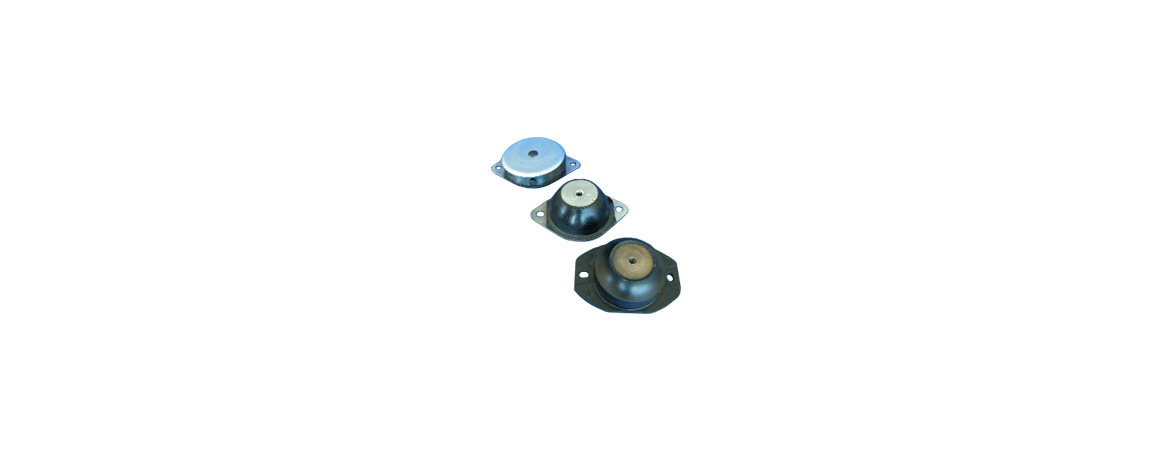

Silentblock equifrecuencial Silentflex®

El silentblock equifrecuencial Silentflex® es una gama de antivibratorios de caucho-metal pensada para que la frecuencia propia apenas cambie con la carga: de 4 a 8 Hz en axial y de 2 a 8 Hz en radial. Cubre cargas de 3,5 a 3150 kg por apoyo en cuatro series (A, B, C y D), y se monta fácilmente en el suelo, en paredes o en techos.

Cómo funciona

Una corona cónica de caucho adherido une una armadura superior, con taladro pasante o roscado (tuerca soldada), y una armadura inferior que se fija con orejetas o se apoya directamente en el suelo. Se fabrica con una nueva fórmula de caucho antivibratorio, con baja fluencia (poca deformación con el tiempo) y un comportamiento estable.

Ante un golpe o una sobrecarga accidental hace efecto de tope progresivo.

Las series

  • Serie A (951011), de 4 a 1350 kg: frecuencia propia axial de 7 Hz con la carga nominal y radial de 3 a 5,5 Hz; desplazamiento máximo de 12 mm en axial y ±10 mm en radial. Atenúa más del 90 % de la vibración a 1500 rpm (25 Hz). Existe también en versión ADI (951406), con las mismas cargas, y AD, con fijación macho-macho, macho-hembra o hembra-hembra.
  • Serie B (951012 a 951023), de 4 a 1250 kg: dos armaduras planas y paralelas unidas por una corona de caucho que trabaja a compresión, con elasticidad transversal casi igual a la axial. Tiene suela acanalada antideslizante, de modo que la máquina se puede colocar directamente sobre el suelo, y una placa desmontable que protege el caucho y reparte la carga. Altura reducida y tres durezas de caucho para cada uno de sus 6 tipos.
  • Serie C (951012SP a 951023SP): las mismas cargas que la serie B, en versión SP.
  • Serie D (965000–965007 y 933013–933018), de 3,5 a 3150 kg, con roscas de M6 a M24: incluye los modelos de mayor carga de la gama.

Datos técnicos

  • Carga máxima: de 3,5 a 3150 kg por apoyo, según la referencia
  • Frecuencia propia: de 4 a 8 Hz en axial y de 2 a 8 Hz en radial
  • Durezas: hasta tres durezas de caucho por tipo (el sufijo de la referencia, por ejemplo -45, -60 o -75)
  • Temperatura de trabajo: de −20 a +70 °C
  • Resistencia a la niebla salina: 400 horas, montado según las indicaciones del catálogo
  • Las características se estabilizan tras un mes bajo carga a 20 °C

Serie A: referencias

Referencias (951011-…) Rosca Carga máx.
-4, -7, -12 M6 4, 7 y 12 kg
-20, -30, -50 M6 20, 30 y 50 kg
-70, -100, -130 M8 70, 100 y 130 kg
-160, -200, -260 M10 160, 200 y 260 kg
-325, -400, -500 M12 325, 400 y 500 kg
-640, -820, -1050, -1350 M16 640, 820, 1050 y 1350 kg

La ficha técnica recoge todas las series con sus dimensiones, cargas y flechas.

Montaje

Se atornilla con tornillería de calidad 4.6 como mínimo, con arandela obligatoria entre el tornillo o la tuerca y el silentblock. Par de apriete recomendado: M6, 2 N·m · M8, 5 N·m · M10, 12 N·m · M12, 20 N·m. La estructura fija debe ser mayor que la base del silentblock, para repartir la carga y resistir la corrosión.

Todas las conexiones de la máquina con el exterior deben ser flexibles. La serie B es para máquinas rotativas fijas sin grandes desequilibrios; si los hay, prevé una masa de inercia y consúltanos.

Aplicaciones

  • Máquinas rotativas: motoventiladores, motobombas, motocompresores, climatizadores, equipos de aire acondicionado y grupos electrógenos
  • Canalizaciones, techos, transformadores y armarios eléctricos
  • Transporte de mercancías sensibles a las vibraciones y los golpes

Preguntas frecuentes

¿Qué ventaja tiene que sea equifrecuencial? Si los apoyos de una máquina tienen cargas distintas, cada uno se elige por su carga y todos quedan con una frecuencia propia parecida: el aislamiento es uniforme en toda la máquina.

Fabricación a medida

Si necesitas otra carga o fijación, consúltanos.
